הצמצם

הצמצם

תפקיד הצמצם

איזה חלק במצלמה גורם לתמונה להיראות חדה כולה או רק באזור שבו עשינו פוקוס?

הצמצם - בנוי כסגר עלים היוצר במרכזו חריר מעוגל בעל גודל משתנה. מספר הצמצם מסמן את גודל הפתח דרכו עובר האור אל עבר הסרט או החיישן (החומר הרגיש לאור).  ככול שמספר הצמצם גדול יותר גודל החריר קטן יותר. במצלמות SLR הצמצם ממוקם בעצמית.

שני חלקים במצלמה אחראים על כמות האור שתגיע אל סרט הצילום או חיישן דיגיטלי למצלמות עכשוויות: הסגר והצמצם. שני תפקידים יש לצמצם:

1. תפקיד הצמצם לווסת את כמות האור ע"י שינוי הקוטר שלו (בדומה מאד לאישון שבעין)

2. לקבוע את "עומק השדה" בתמונה

מבנה הצמצם ומיקומו

הצמצם בנוי מ 5-7 עלים ממתכת. מיקומו בעצמית ולא בגוף המצלמה. סגירה או פתיחה של צמצם יגרמו לפתח לקטון או לגדול בגודלו בדיוק פי שניים Stop )). כל פתיחה של צמצם מעבירה פי שתיים אור אל עבר החיישן. מסמנים אותו באות האנגלית f  (אות קטנה(

מספרי צמצם הם: F 1 1.4 2 2.8 4 5.6 8 11 16 22 32 45

ערכי הצמצם

מכיוון שסגירה או פתיחה של צמצם שלם משנה את כמות האור במדרגה של פי שתיים אם פותחים או חצי אם סוגרים צמצם – נוצר שינוי שהוא גדול מדי, ההפרש בכמות האור גבוהה מדי בכדי לחפש חשיפה מדויקת. לכן המציאו מדרגות קטנות יותר של חצאי צמצם ושלישי צמצם.

יש שתי שיטות של פסיעה – שינוי צמצם חצאי צמצם ושלישי צמצם. הנפוצה ביותר שבה הרוב המוחלט עובד הוא בפסיעות של שליש צמצם. בשיטת חצאי הצמצם משנים בכל פעם את כמות האור ב כ חצי מהכמות הקודמת כלומר מורידים או מוסיפים חצי מכמות האור בכל שינוי צמצם. בשיטת שלישי הצמצם משנים בכל פעם את כמות האור בכשליש מהכמות הקודמת כלומר מורידים או מוסיפים שליש מכמות האור בכל שינוי צמצם.

שינוי קטרי הצמצם בעצמיות זום כאשר משנים אורך מוקד

בעצמיות זום, שינוי אורך מוקד גורם לאותו מפתח להעביר פחות אור (לדוגמא 2 גלילי נייר טואלט מחוברים יעבירו כמות אור קטנה יותר מגליל אחד. למרות שהם באותו הקוטר).

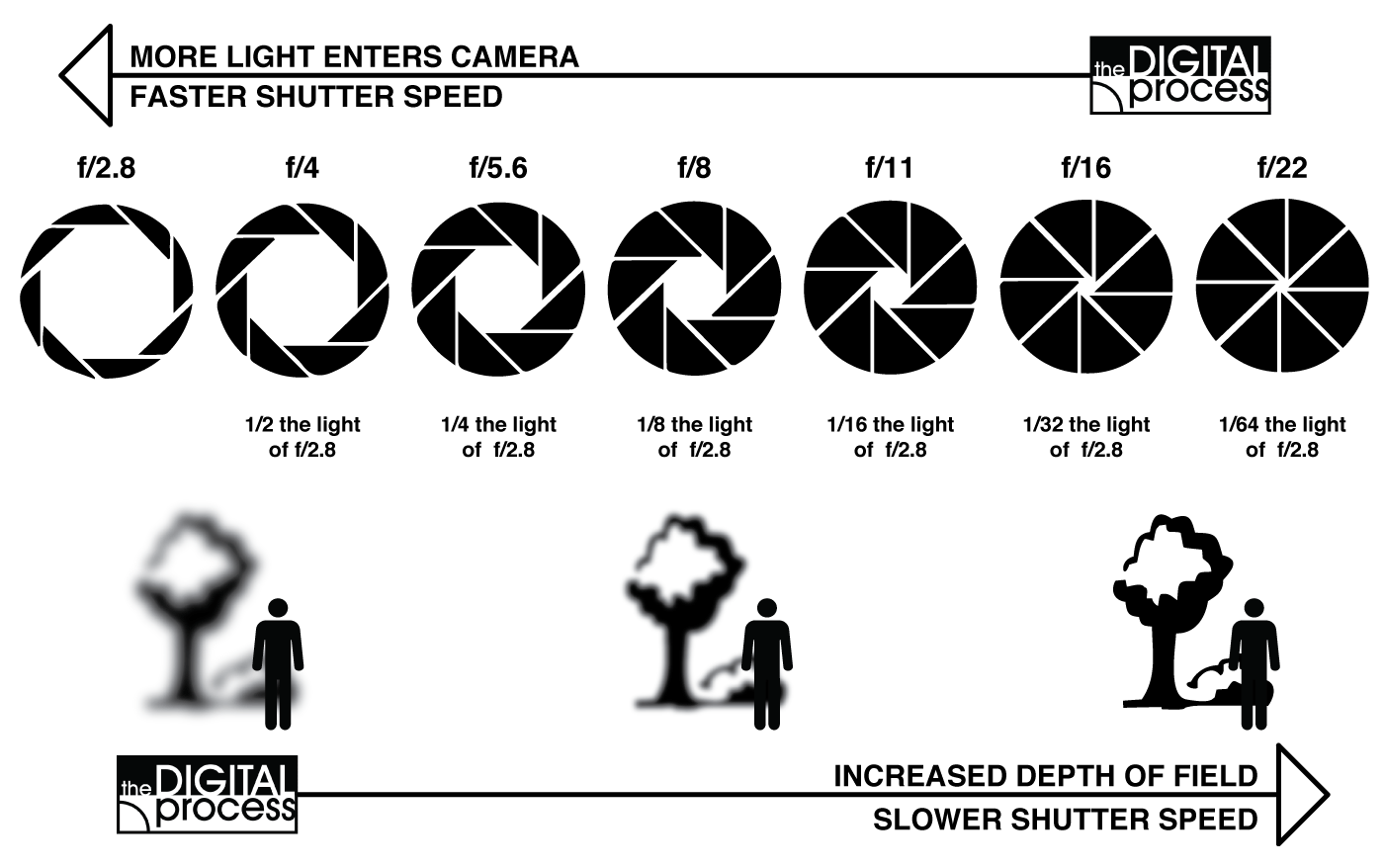

משמעות מפתח הצמצם על עומק השדה

כאמור, לצמצם תפקיד מרכזי ביכולת של הצלם לשלוט על עומק השדה. ככל שהצמצם יהיה סגור יותר )"קטן" יותר), עומק השדה יהיה רחב יותר (f22, f32)

ולהפך, ככל שמפתח הצמצם יהיה פתוח יותר(צמצם "גדול" יותר), עומק השדה יהיה מצומצם יותר והחדות תהיה נקודתית, חדות מבדילה (f2.8, f4)

צמצם פתוח = מספר נמוך = עומק שדה קטן = כניסת אור מרובה.

צמצם סגור = מספר גבוהה = עומק שדה גדול = כניסת אור מועטה.
